8 構架次序

功能與適用時機

改變構架排列順序。

操作步驟

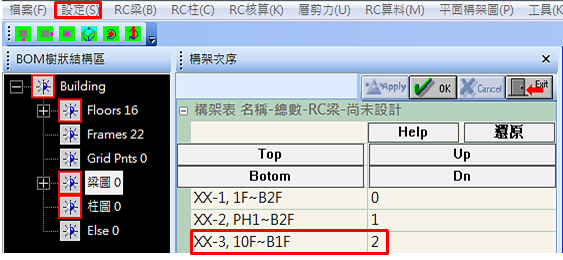

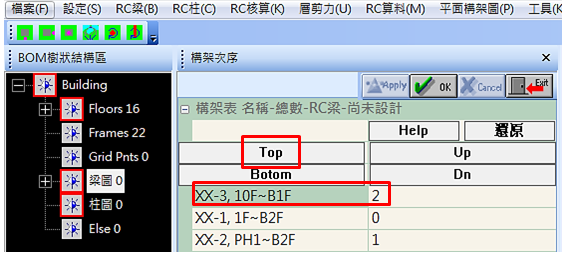

  • 於構架表名稱欄位點選一構架,修改所需之排序。

注意!

  1. 首次載入*.mdb檔時會自動產生構架資料,應優先調整構架方向再進行後續之梁群組編號等。
  2. 繪製梁配筋圖時,以構架方向為連續梁方向。
  3. 梁群組編號之方向也以構架方向為正向。
  4. 梁配筋圖上,若構架已有對應之梁跨時,拒絕改變構架方向,應先刪除梁配筋圖上之連續梁。
  5. 以第一象限定義梁構架方向角度的正負值,X軸向右為正,Y軸向上為正,並以X軸為優先排序。
    • 例如:若將某跨編 為G16,繪製配筋圖時,靠近構架之起點為G16左端(I端),遠離者為G16右端(J端)。
    • 可能狀況:遇到較複雜的構架,可能會產生非X軸為優先排序的配置。
