計算 [層剪力]

功能與適用時機

依據設定參數與桿件實配之鋼筋量,計算指定方向之極限層剪力。

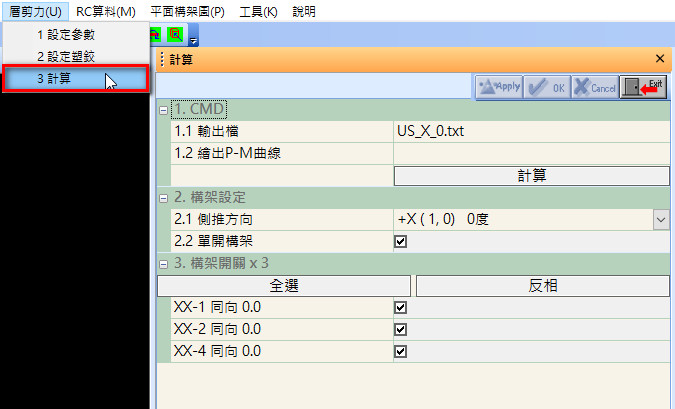

操作步驟

  • 指定輸出檔名、側推方向及構架,按  ,所需時間視計算量而定。

    • 可計算單一構架

    • 可計算單一方向之全部構架

參數列表

參數名稱說明
1. CMD
1.1 輸出檔可更改輸出檔名
1.2 繪出P-M曲線

輸入若干柱名以繪出其P-M曲線 並輸出數據。

  • 例:C3,C5
2. 構架設定
2.1 側推方向

下拉選單指定側推方向

  • +X (1,0) 0 度
    推向+X,向量=(1., 0) ,旋轉角度=0

  • +Y (0,1) 90 度
    推向+Y,向量=(0., 1) ,旋轉角度=90

  • -X (-1,0) 180 度
    推向-X,向量=(-1., 0) ,旋轉角度=180

  • -Y (0,-1) 270 度
    推向-Y,向量=(0., -1) ,旋轉角度=270

2.2 單開構架若勾選,畫面將隨下項選定構架顯示
3. 構架開關 x N
選定單一構架或所有構架
