全棟計算 [RC梁]

功能與適用時機

勾選若干樓層,由上而下,依指定之配筋方法逐樓設計,以水位計顯示執行進度。

操作步驟

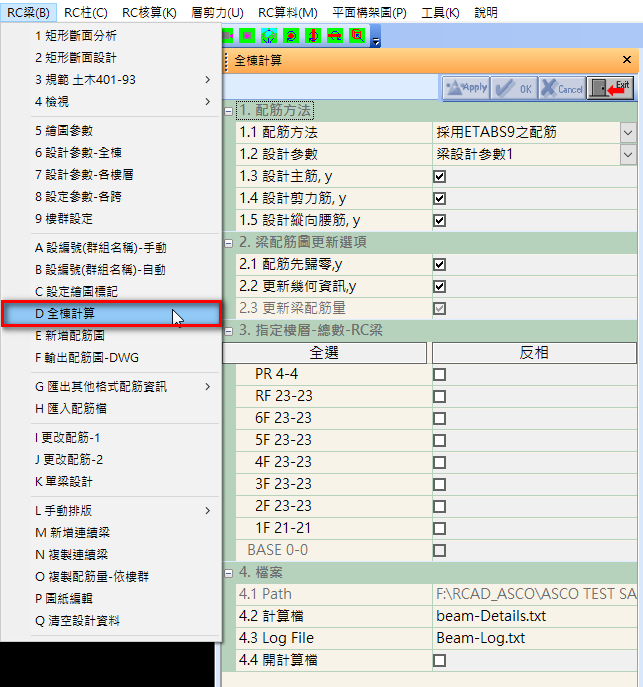

  • Step1. 勾選若干樓層,設定參數,按  開始計算。

  • Step2. 設計完成。

參數列表

1.參數

參數名稱說明
   1.1 配筋方法 採用 ETABS 配筋 必須有ETABS 配筋資料
 RCAD 非韌性配筋 必須有內力資料
 RCAD     韌性配筋 必須有內力資料
   1.2 設計參數 選擇要使用的參數組
   1.3 設計主筋,y 勾選
   1.4 設計剪力筋,y 勾選
   1.5 設計扭力筋,y 勾選



2.梁配筋圖

參數名稱說明
   配筋先歸零,y

 預設勾選,即全棟計算後,更新原有各梁配筋圖。

 若不勾選

  • 如某繪圖跨重新計算量<原配筋量,
    則該繪圖跨配筋量照舊。
  • 若某繪圖跨重新計算量>原配筋量,
    則異動該繪圖跨配筋量。
  • Log File 中異動梁跨名稱會標記**(如圖
   更新幾何資訊,y

 勾選則重新計算繪圖連續梁幾何邊界。

 不打勾,可保留既有配筋圖之梁跨高差(如圖

   更新梁配筋量 V



3.檔案

參數名稱說明
   path 本檔案所在路徑,不可更改。
   計算檔

 儲存計算之詳細資料

 可指定檔名

   Log File

 儲存桿件設計之異常或錯誤紀錄,應留意其內容。

 可指定檔名

   開計算檔

 勾選時,將開啟計算檔,應留意異常警告並採取適當對策。

 ※計算檔內容設定:
 {RC梁}-{設計參數-全棟}-{9梁計算書之內容選項}

  • 示意圖(點圖放大檢視)
