更改配筋-1 [RC梁]

功能與適用時機

更改梁跨配筋量或讀取外部文字檔案比對更新。

更改配筋數據後,配筋圖隨之更新

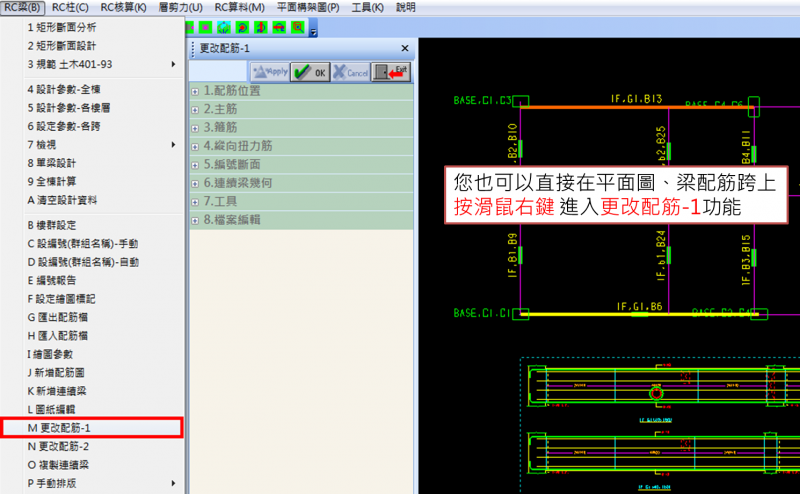

ASCO-RCBeam-change1-1A

功能提示:修改過程中,可按滑鼠中鍵或F2:UNDO

參數列表

參數名稱說明
 .1樓群指定更改標的所在樓群
 .2單跨指定更改標的梁名
 .3配筋
  • 示意圖(點圖放大檢視)

參數名稱說明
 2.主筋
  實配 程式計算之配筋量
 ※更改時,應使實配值 >= 需要值
  需要 Etabs分析之配筋量
  Top外
  • 範例:
    輸入8 4 5 4 將自動轉譯為#8, 4,5,4
    輸入8 3 則轉譯為#8, 3,3,3
  • 以 , 或 空白字元分隔
  Top內
  Btm內
  • 範例 :雙層底主筋
    內 #7, 2,4,2
    外 #8, 4,4,4
  • 範例 :三層底主筋
    內 #7,2,4,2, #6,0,3,0
    外 #8, 4,4,4
  Btm外
 3.箍筋
  LMR 左/中/右端箍筋量
  實配 同主筋說明
  需要 同主筋說明
 4.縱向扭力筋
  腰E.F 若輸入0 即梁無腰筋
  需要總量
  • 示意圖(點圖放大檢視)

參數名稱說明
 5.編號斷面
  編號

 可於此更改梁跨編號(即配筋跨編號)
 空字串表示取消編號

  斷面

 可直接更改梁跨斷面尺寸,配筋圖隨之異動
 欄位分隔為 , 或 空白字元

  X,Y 座標值,不建議直接修改
 6.連續梁幾何
  左外跨心長,梁深

不建議直接修改

  • 範例:
    0, 0→表示連續梁左端無梁跨
  • 範例:
    600,70→表示連續梁左端有梁跨,梁深=70,因原連續梁過長,受限版面寬度,分段排版
  各跨心長

 可直接修改,配筋圖隨之異動

  • 範例:
    530, 520, 660→表示3跨連續梁之心長範例
  右外跨心長,梁深 不建議直接修改
  各跨頂高程

 可直接修改連續梁高程,配筋圖隨之異動

  • 範例:
    0, 0, 0→表示3跨連續梁跨頂等高
  • 範例:
    0, 20, 0→表示3跨連續梁,中央跨抬高20cm
  上柱寬度 各端點上柱寬,無上柱則顯示為0
  支撐寬度 支撐之梁寬或柱寬
  支撐深度 支撐為梁時之梁深,支撐為柱時,設0
  支撐類型,CGBX C-柱、G-大梁、B-小梁、X-不明
  • 示意圖(點圖放大檢視)

參數名稱選項補充說明
 .1畫面
  •  NO
  •  Cen-Window
  •  Fit-Window
點選梁跨時,是否自動調整標的梁配筋圖置於視窗中央、或填滿視窗。
 .2異常警告 勾選則遇異常跳出警告視窗!
 .3異動配筋與編號
  • 1.不新增編號(建議預設值):
    同時更改同編號各配筋跨
  • 2.要新增編號:異動配筋後,原來為同編號配筋,異動後自動修改編號
*適用於同樓層多跨同編號梁全部繪圖才有差別。
 .4自動主筋支數
  •  1.要自動調整:
    依據每層最大支數自動分層排列
  • 2.不自動調整(建議設定值)
    依據輸入值,忽略每層最大支數限制

 主跨顏色調整指定標的在平面圖顯示的顏色、線寬 醒目提示更改標的!
 主跨線寬
 他跨顏色調整同樓層同名梁跨在平面圖顯示的顏色、線寬 , 可醒目提示 醒目提示更改標的!
 他跨線寬
    • 示意圖1:參數設定畫面(點圖放大檢視)

    • 示意圖2. 更改配筋實配量<需求量,顯示異常警告!(點圖放大檢視)

參數名稱選項補充說明
   將指定梁配筋圖轉成文字檔,待編修、存檔後,即可執行Read
 輸出格式
  •  simple
 可編輯:主筋、箍筋、邊界條件等
 輸出範圍
  • 本台(連續梁)
  • 本張梁圖
  • 全部梁圖

   回讀配筋檔,以更動梁配筋
 Read Option
  •  取代
  •  取大值
  •  取小值

 鋼筋面積精度,.001cm2 0.001 比對精度
更新幾何,y  勾選(建議預設值) 可於文字檔一併更改斷面尺寸、跨頂高程等,模型隨之異動。
  • 示意圖:Write梁配筋圖 (點圖放大檢視)
