新增梁台-手動點選
功能與適用時機
由使用者自行定義連續梁跨，被指定為連續梁跨之主筋將會自動串接，並繪製為同一張施工圖
操作步驟(Steps)
Step1. 樹狀結構區，對應樓層內 梁台 按右鍵開啟功能選單，選擇【新增梁台-手動點選】
Step2. 確認狀態區參數，1.幾何辨識—>設定可被畫成同張梁台的誤差範圍
Step3. 確認狀態區參數，2.地梁辨識方法—>如果是基礎梁撿料
指定為地梁 需打勾（上下層搭接區域相反）
Step4. 確認狀態區參數，4.箍筋—> 依照所撿的”一般梁”或”地梁”，選擇對應之 保護層 與 箍筋形式
通常作法:
一般梁→U型箍 & 保護層上下各5cm
基礎梁→閉合箍 & 保護層上5cm 下10cm

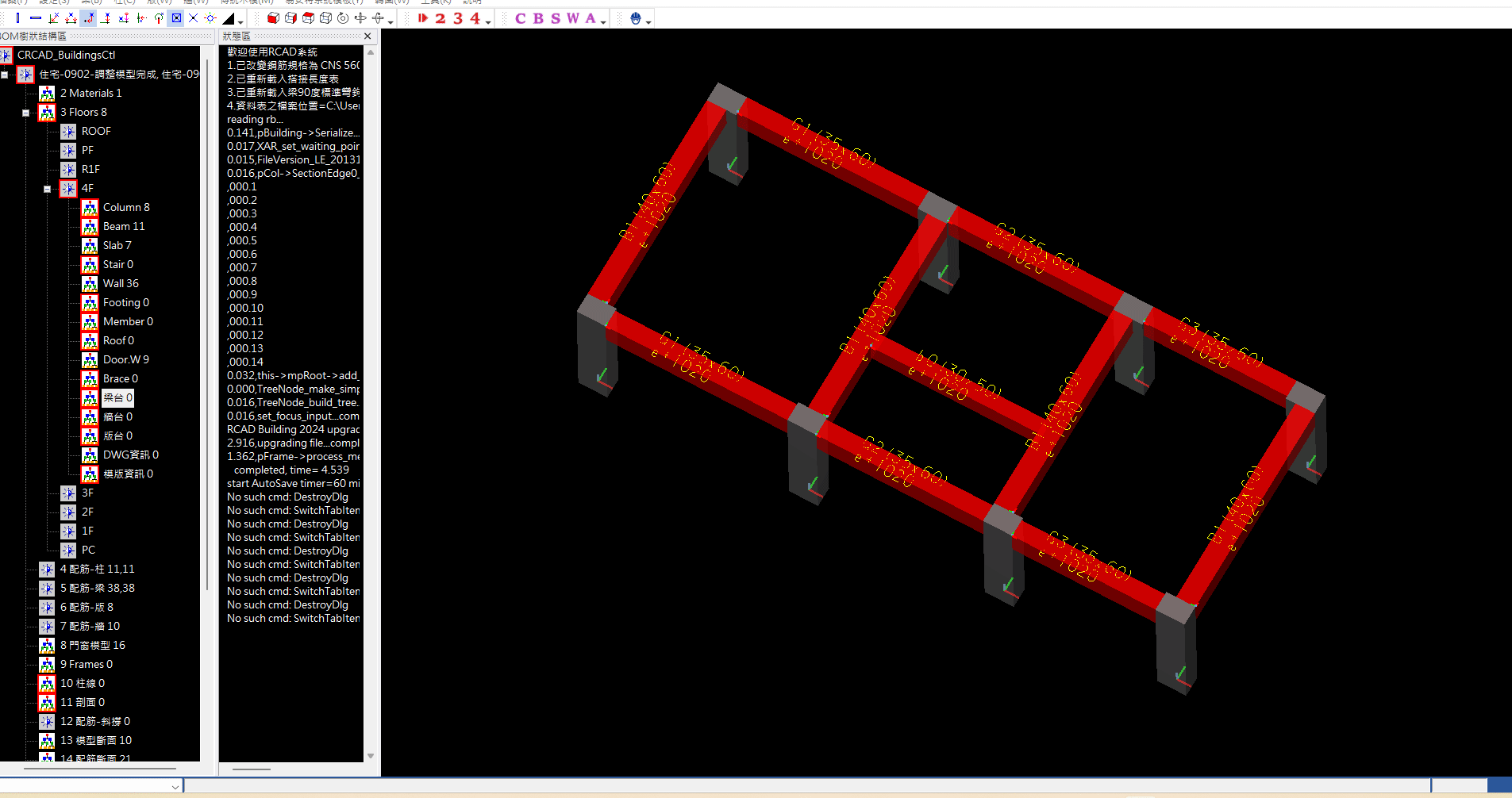

Step5.到圖形區使用滑鼠左鍵，由左至右依序點選梁模型，點選 OK，建立梁台
Step6. 建立結束後可按
退出功能
計算結果(Output)
建立梁台後，樹狀圖的梁台節點會出現對應編號，並依照建立順序產生流水號
補充說明
◆梁施工圖介紹
上一張
下一張
◆參數:最大接續誤差 說明
兩支梁的頭尾端中點長度(A) 大於等於 最大接續誤差(B)+支撐距離(W) →視為不連續梁
兩支梁的頭尾端中點長度(A) 小於 最大接續誤差(B)+支撐距離(W) →視為連續梁
以下圖為例(無高程差)▼
61.492 < 10+55=65 → 視為 連續梁
以下圖為例(高程差55cm)▼
77.781 > 10+55=65 → 視為 不連續梁
以下圖為例(當前後支撐不相同時，會以前梁的支撐寬度作為標準)▼
179.94 > 10+120=130 → 視為 不連續梁
179.94 < 60+120=180 → 視為 連續梁
