編輯-分段

功能與適用時機

調整牆鋼筋長度做搭接

操作步驟(Steps)

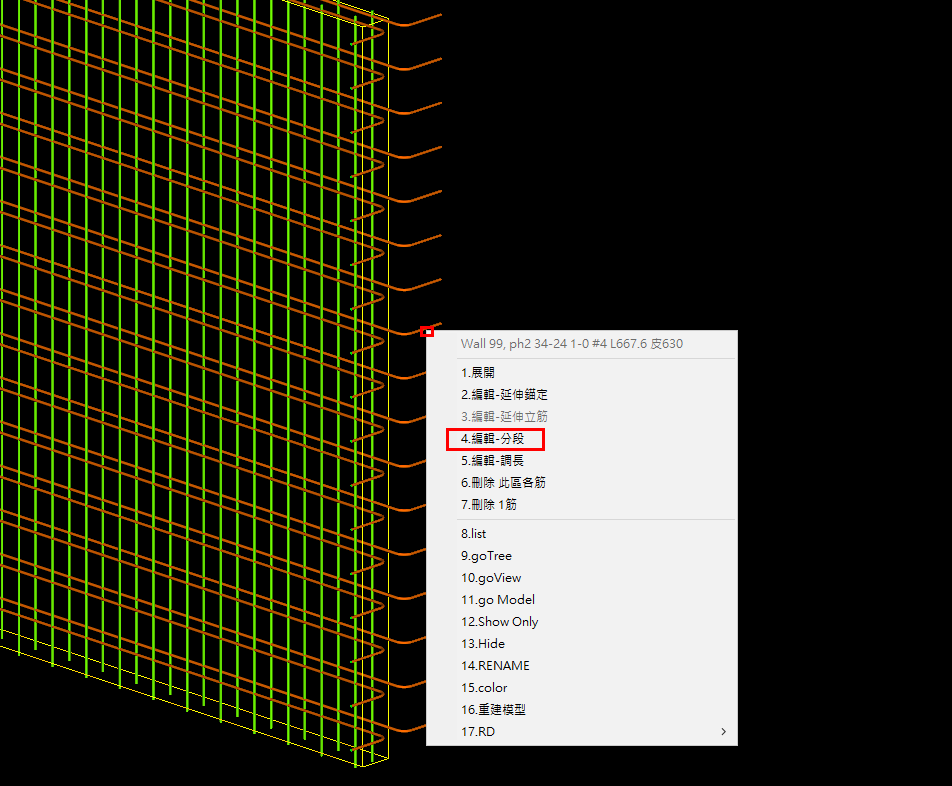

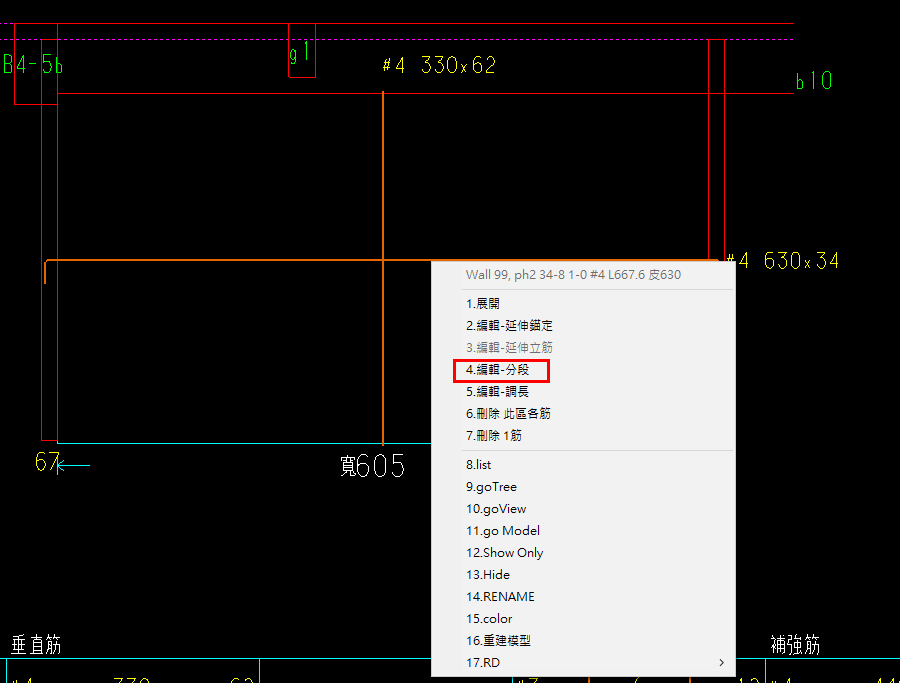

Step1. 鋼筋點右鍵開啟功能選單

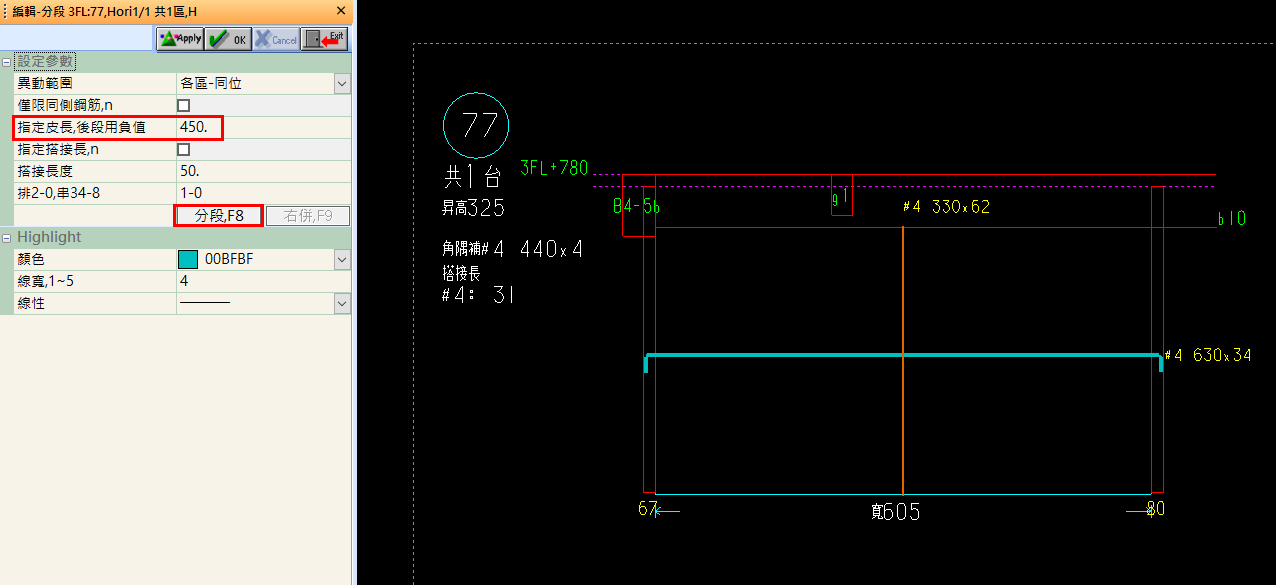

Step2. 異動範圍常用選取【各區-同位】，【指定皮長,後段用負值】請輸入要指定的長度。

Step3. 按 執行功能

計算結果(Output)

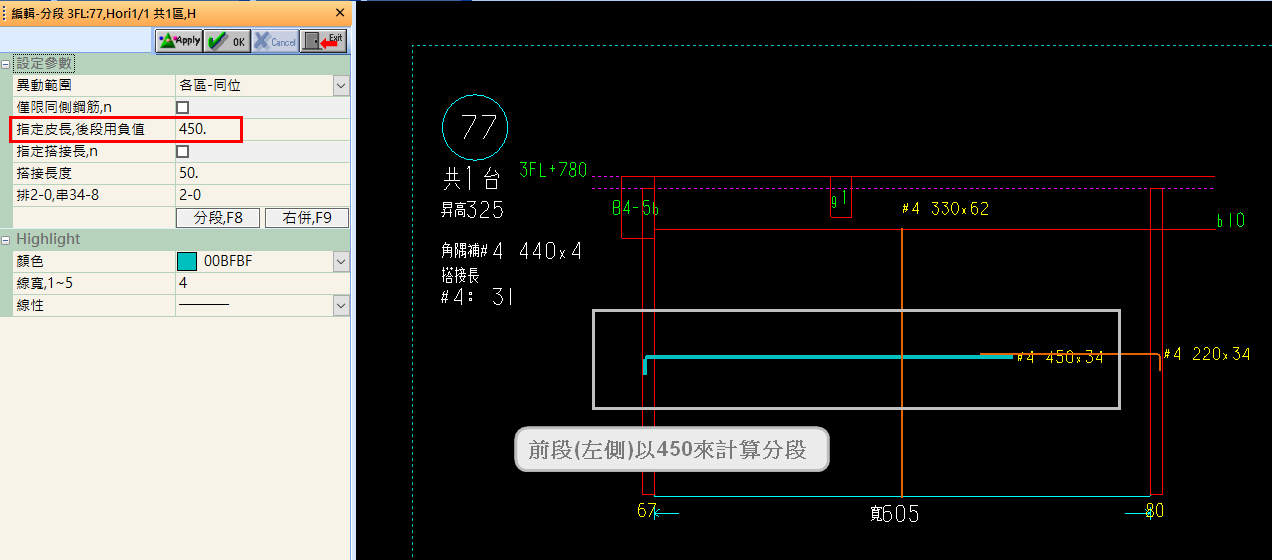

【指定皮長,後段用負值】輸入正值之結果↓↓↓

【指定皮長,後段用負值】輸入負值之結果↓↓↓

重點說明(KeyPoint)

1. 可使用  合併鋼筋後再執行  來獲得更理想之分段結果。

註:需先點選前段鋼筋再按才能順利合併鋼筋

參數(Parameter)

名稱說明
異動範圍

1.單筋

2.單區 (參考說明)

3.各區-同位 (參考說明)

僅限同側鋼筋,n

勾選時，只做單層鋼筋

指定皮長,後段用負值

指定鋼筋分段長度，正值是指定前段；負值是指定後段

指定搭接長,n勾選時，要指定搭接長度
搭接長度

自訂
