圓形柱讀取NG注意要點
功能與適用時機
當柱配筋圖中有圓柱讀取NG時，可先確認下列要點嘗試排除問題
注意要點

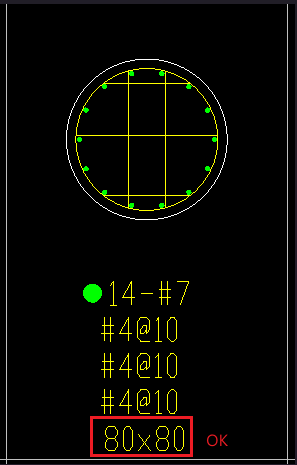

1. 斷面尺寸不可空白且不可為符號 Ø
必須有斷面尺寸「寬×高」或「高×寬」之字串，程式方能順利讀取圖面資訊
*解決方法：若圖面無尺寸，可先填入其他尺寸代替
2. 斷面線屬性須為：圓

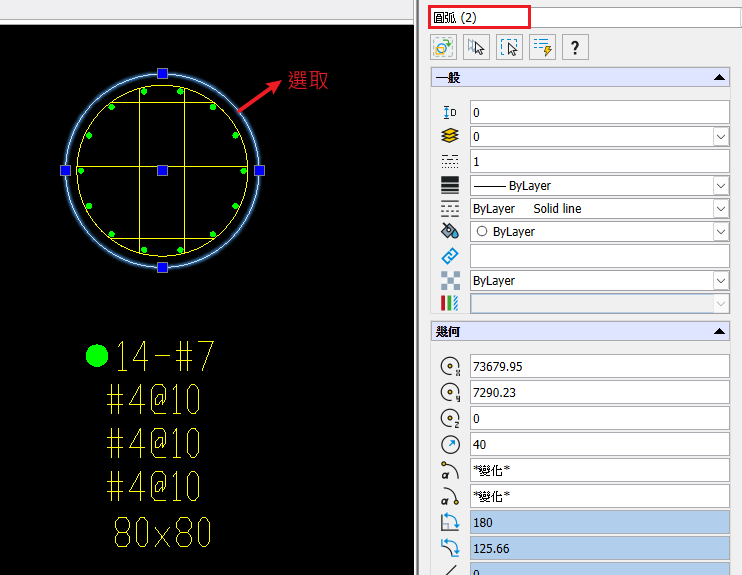

程式無法辨識之屬性：圖塊、弧線、橢圓。
*解決方法：
– 圖塊：須爆炸分解，確認為「圓」屬性。
– 弧線、橢圓：須到dwg重畫，以「圓」屬性繪製。
※ 程式無法讀取的狀態
補充說明

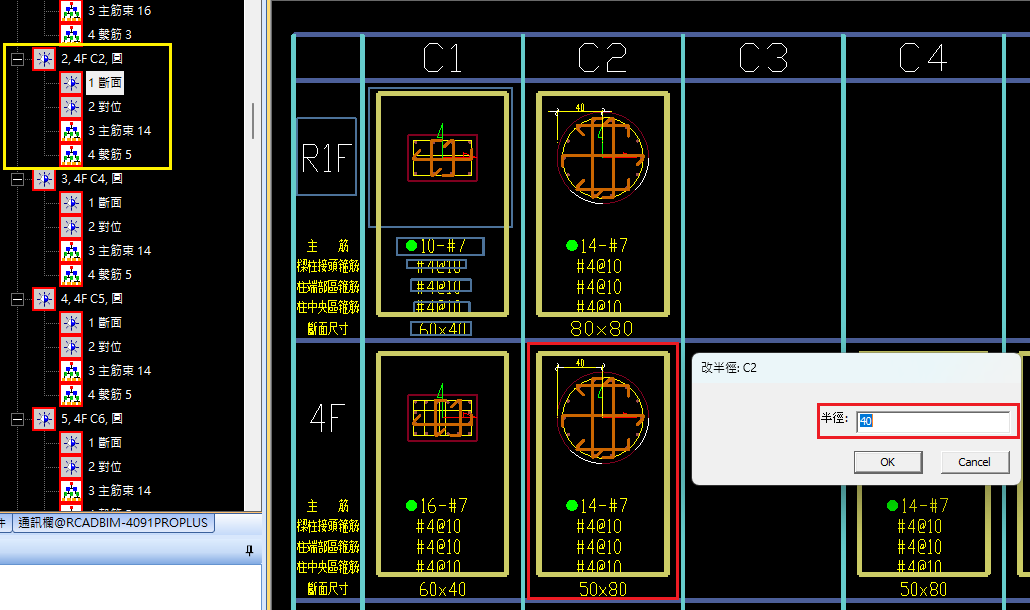

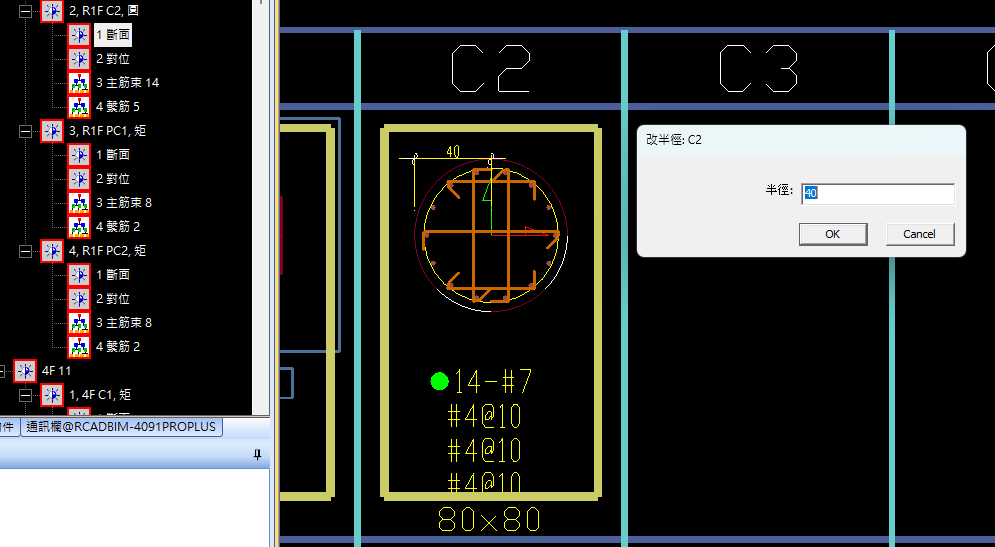

RCAD_Acquire 讀取圓柱尺寸時，會依照 斷面配筋圖 的圖形比對尺寸，並非依照字串上之尺寸資訊。
