讀取NG注意要點
功能與適用時機
梁配筋讀取NG時，可先確認下列要點嘗試排除問題
注意要點
1. 圖層不可共用
圖面最好為個別圖層，尤其是邊界線與主筋線，如共用會影響「自動框圖」辨識
*解決方法：以「逐跨框圖」方式讀取
※ 主筋線與斷筋點須為同一圖層

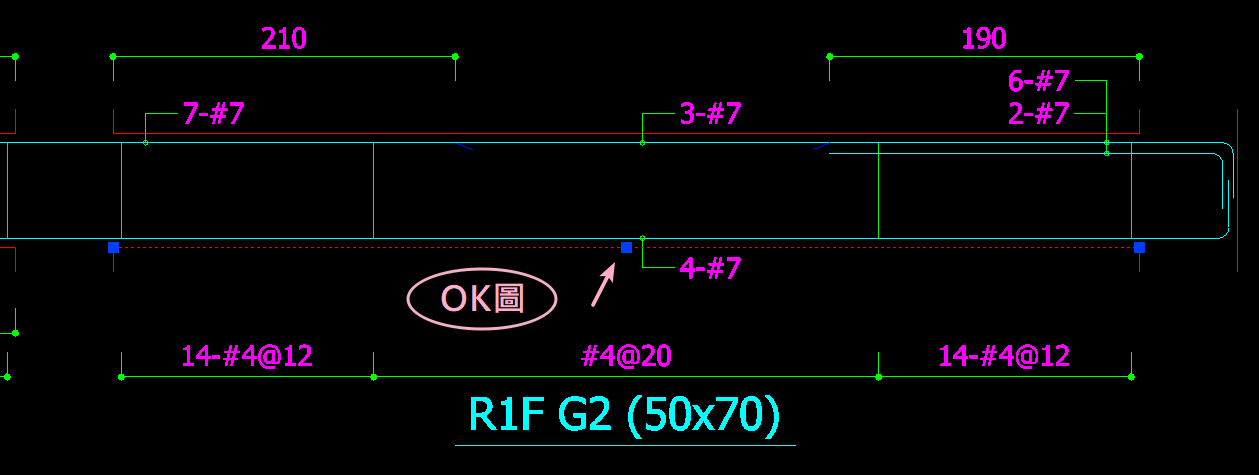

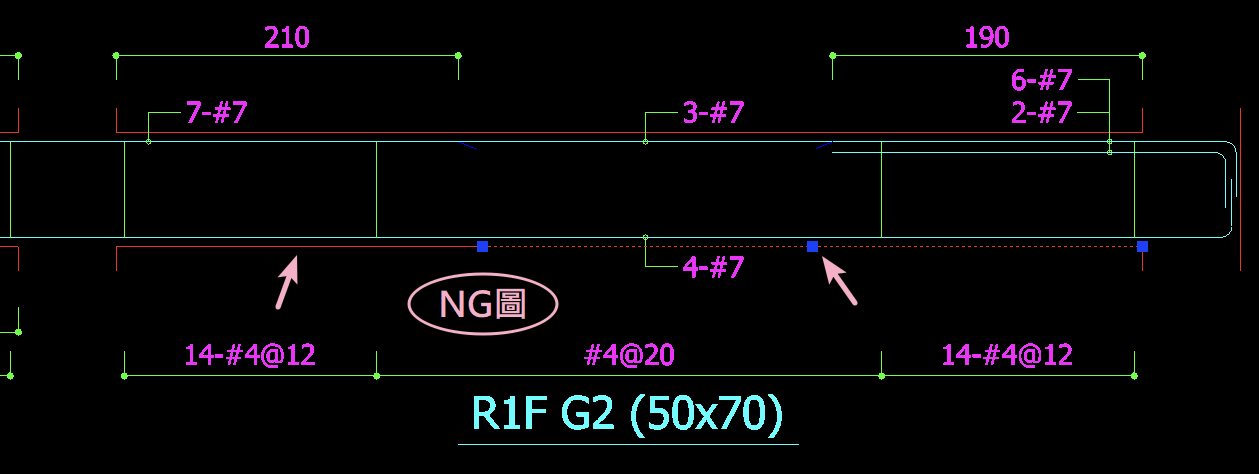

2. 配筋邊線不可分段
須為單一條線，不可切段易影響「自動框圖」辨識。
*解決方法一：修改圖面邊界線，使其成為單一線段
*解決方法二：以「逐跨框圖」方式讀取
3. 斷筋點不可為弧線(Arc)
斷筋點符號須為直線，不可為弧線(Arc)，易影響判讀主筋數量。
*解決方法: 點選功能列 A整理圖面 開啟功能選單，點選【線型轉換】，
選取轉換物件後按
4. 斷筋標註之數字/線段不可為同一物件
若為同一物件，會影響辨識斷筋長度。
*解決方法：利用圖層控制工具，將無關的圖層關閉 (只保留斷筋標註)，全選後執行 爆炸
5. 樓層/編號/尺寸須為單一字串
須為單一字串，若不同字串，會影響程式辨識資訊。
*解決方法：點選功能列 A整理圖面 開啟功能選單，點選【處理字串】，
選取一代表字串後按
