讀取牆位

功能與適用時機

讀取建築平面圖-牆位資訊

建議前置作業.

Step1. 匯入總表

於樹狀區檔名母節點按右鍵開啟功能選單，點選【匯入Excel】，左下方參數區勾選匯入牆配筋。

※ 提醒: 若尚未匯入材料及樓層，可於此步驟一起匯入，即可開始設定讀取牆位資料。

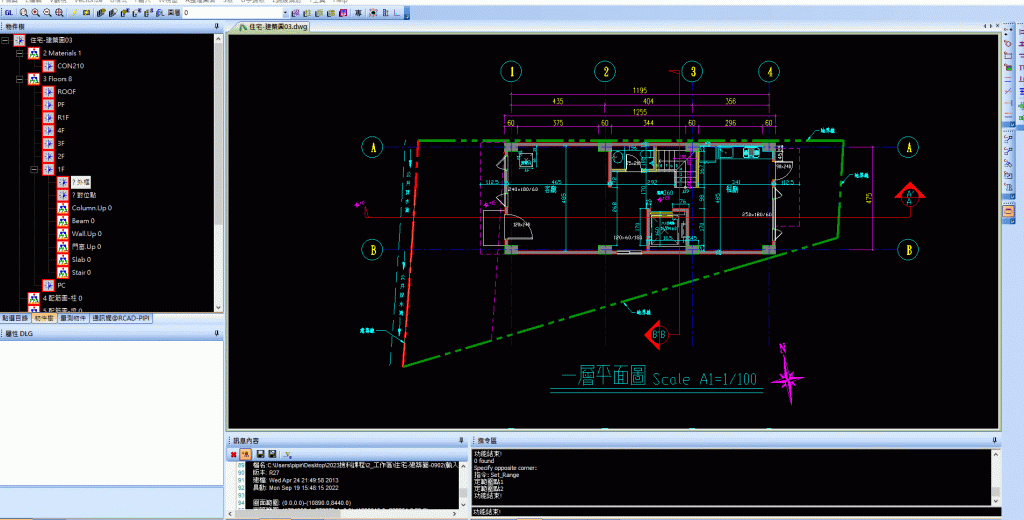

Step2. 設定外框及對位點

以1F為例：

2-1. 將1F節點展開，點選外框按右鍵設定1樓建築平面圖範圍。

2-2. 將1F節點展開，點選對位點按右鍵選取平面圖上某點為對位點。
※注意: 對位點需與結構平面圖設定統一，通常選擇電梯柱某一角並注意有無縮柱。

GIF動畫點擊放大觀看▼

Step3. 輸入牆位

利用圖層控制工具，只顯示牆相關邊界圖層，以利後續讀取。

以1F為例：

將1F節點展開，於Wall.Up按右鍵，點選新增1 進入功能，左下方參數區選取指定配筋後，選擇輸入方法，再依照指令區開始輸入牆位。

※常用輸入方法為 1.上線.下線.左點.右點

GIF動畫點擊放大觀看▼

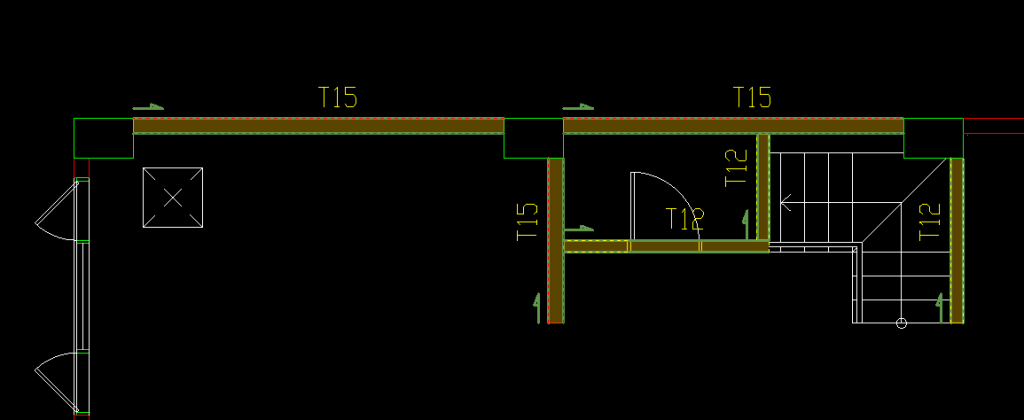

Step4. 完成讀取

完成讀取之牆位，會以實心圖層表示，並顯示於左側樹狀節點區。

如遇弧牆，【輸入方法】選擇多線串接，依指令區選取即可讀取弧牆。

※提醒：框選完上/下線時，按完指令 “E” 之後，須再執行 “空白鍵” 才會完成指令。
