模版計算&料單

功能與適用時機

計算模版數量

Step1. 計算模版之前，需先將PC樓層的物件歸併至上一樓層

於樹狀區節點 “Floors” > “PC” 樓層按右鍵開啟功能選單，點選【歸併桿件】>【單樓執行】

※ 提醒: 確認 <方法1> 的原樓層為PC；新樓層為PC之上一樓層

Step2. 將模型中無須計算模版之物件刪除

例: 輕隔間、磚牆、砌磚

Step3. 模型中如有「梁上柱」也須將向下延伸之模型刪除

Step4. 點選上方工具列【模版】> 【計算全棟】，進入功能確認參數內容後按【計算模版】

Step5. 計算完成後，PC層移除底模，水箱底模需保留

※ 其他提醒
1. BS版如寫低強度混凝土回填(大樓/透天)須留底模；若寫原土方回填(透天)則移除
2. 有鋼鈑樁，1F平面GL+0以下需去除側模，留梁深模板
3. 明挖側模需保留，地下層有擋土牆要移除側模

Step6. 按關閉混凝土模式，搭配報表由下往上逐層檢查是否有破口並找到對應NG物件

Step7. 發現破口處可利用手補模版手動輸入

於同樓層同一構件之模版上按右鍵開啟功能選單，點選【輸入】

例: 2F柱需要手補模版，則需在同一支柱上進入此功能

Step8. 輸出料單

上方工具列【模版】> 【模版料單】，確認參數設定後按

※ 參數說明
<確認事項> 使用者依需求勾選
<損耗百分比> 使用者依需求設定 (預設值為1)
<樓層> 勾選欲匯出之樓層

Step9. 料單匯出完成

手動輸入模版操作，必須以逆時針方向點選三角形來新增模版

一、逆時針與順時針方向點選新增的模版會區分為內/外模

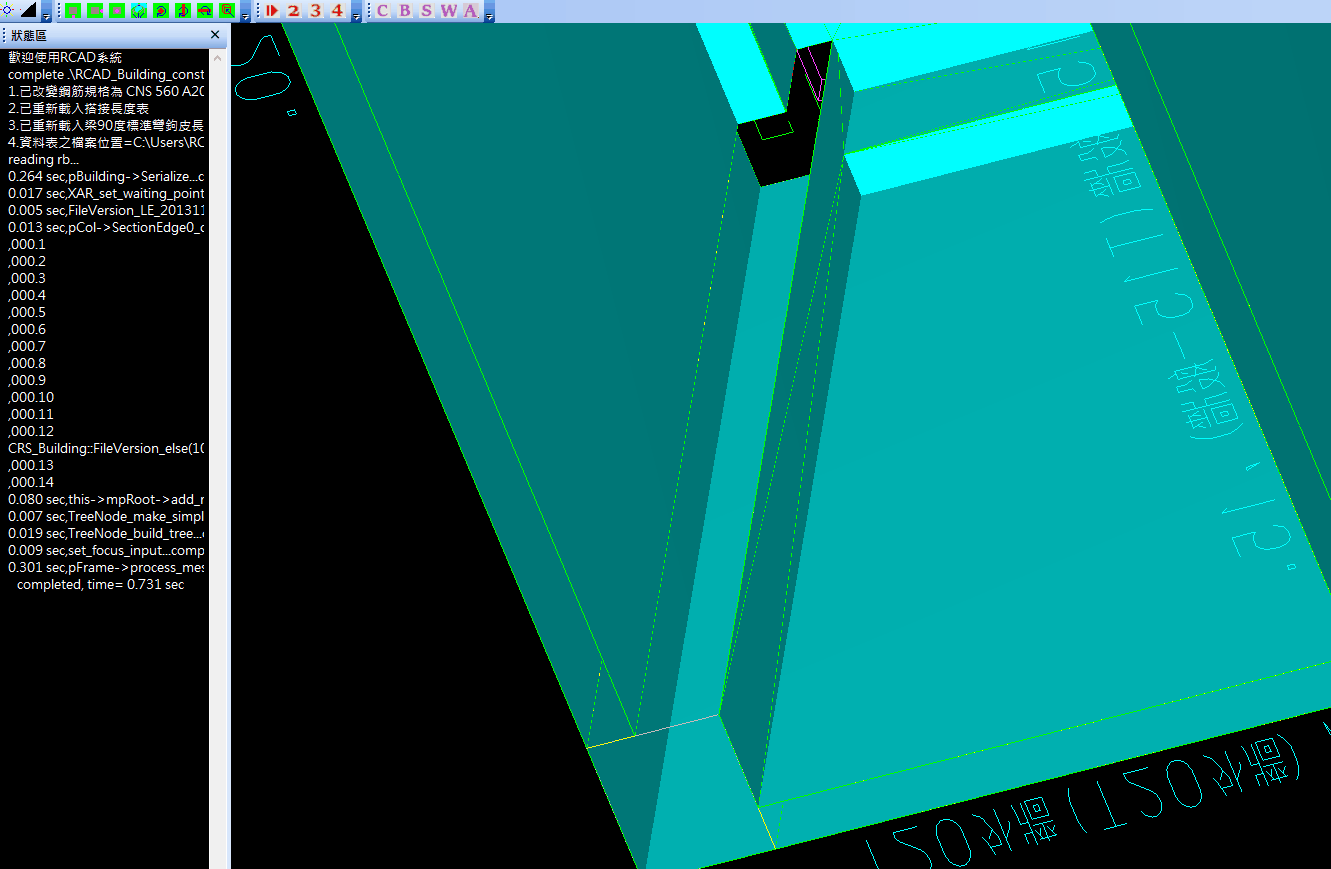

※ 開啟顯示細項內的”3D模版”，可看到明顯的差異
綠色→朝外 ; 湖綠色→朝內

二、進行手補模版時，建議開啟輔助功能節點與端點
