直接繪製梁配筋

功能適用時機

不重新進行結構分析,需直接繪製梁配筋。如:增畫1支小梁

操作步驟

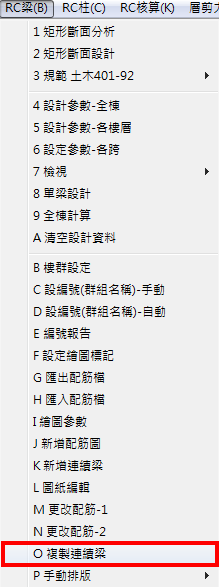

  • Step1. [RC梁]→[O 複製連續梁]

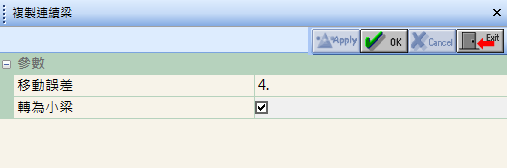

    • 移動誤差:滑鼠移動小於此值視為無效
    • 轉為小梁:複製後調整繪圖為小梁格式

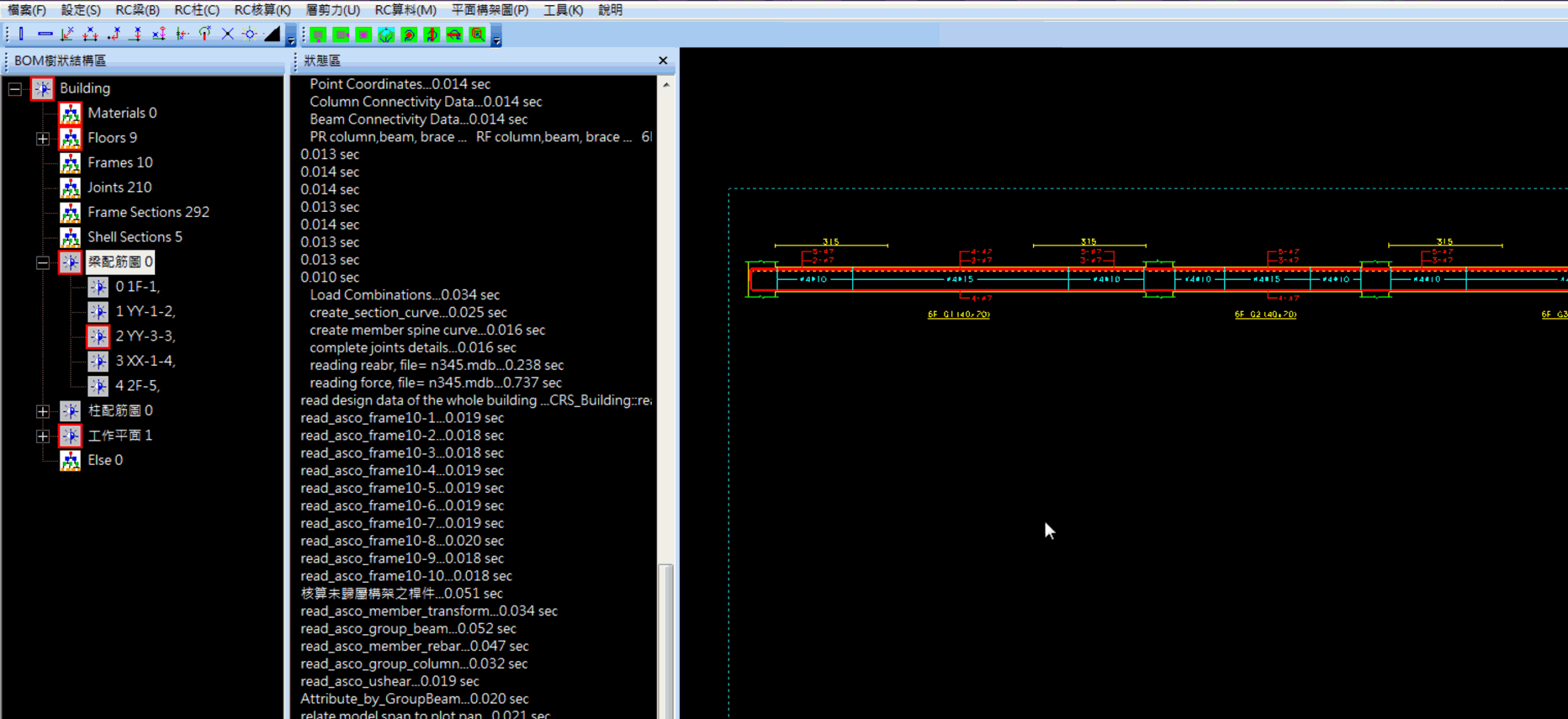

  • Step2. 點選複製目標,按住滑鼠左鍵拖曳至空位處,
    放開滑鼠即完成複製

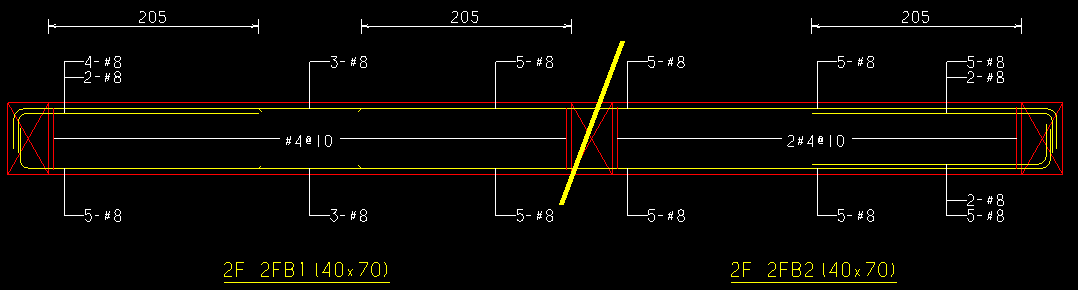

  • Step3. 以[手動排版]功能調整複製後的配筋圖,如分割、排版

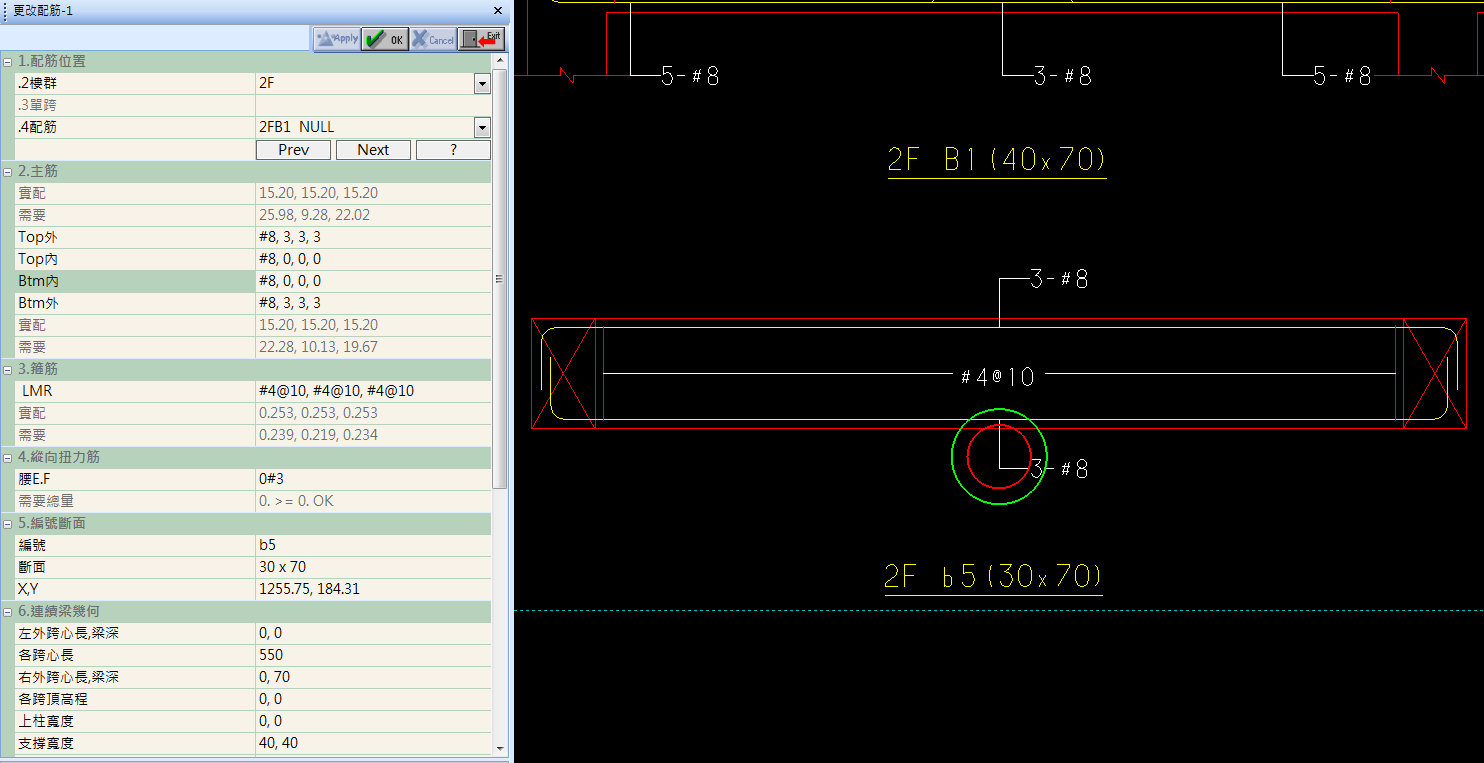

  • Step4. 以[更改配筋-1]功能調整樓層、配筋量、編號、斷面等

點圖可放大
