文字顯示柱線配筋

功能與適用時機

以文字檔檢視整體柱線配筋,並可反覆讀寫文字檔編修柱配筋。

操作步驟

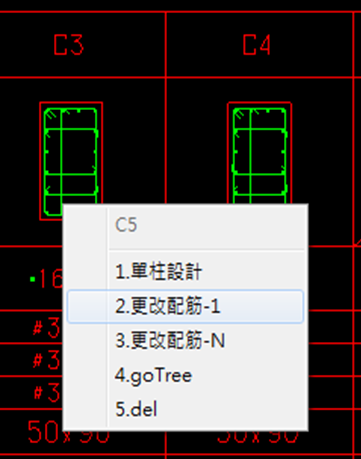

  • Step1. 於柱配筋圖上按右鍵 [更改配筋-1],目標柱上出現圓形選框

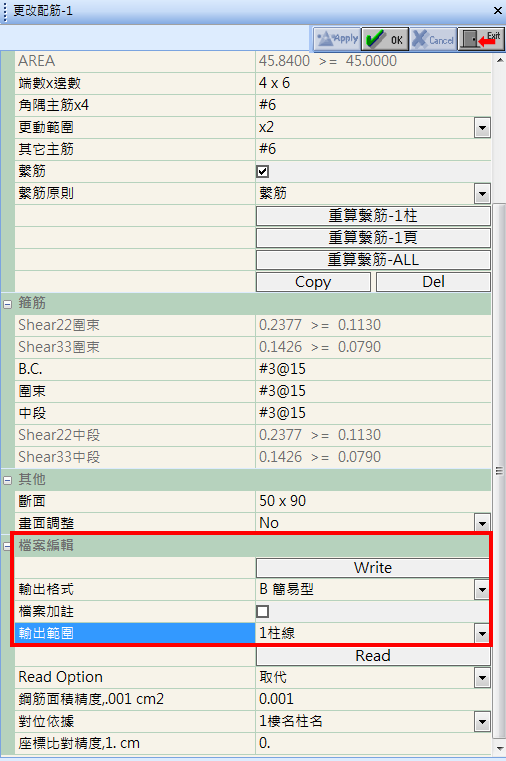

  • Step2.  [更改配筋-1]

    • 輸出格式:簡易型
    • 檔案加註於文字檔中增加欄位說明
    • 輸出範圍:視需要設定1柱線、1張柱圖…

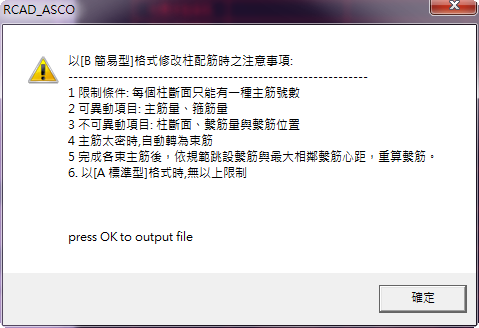

    •  輸出文字檔

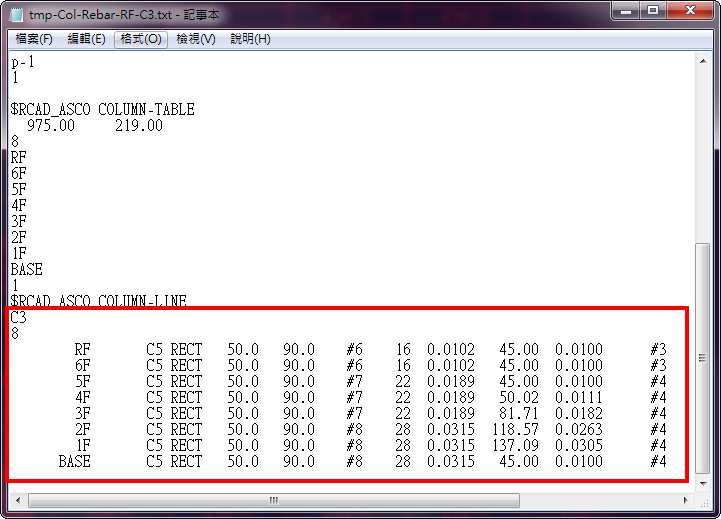

  • Step3. 以文字方式檢視整體柱線配筋

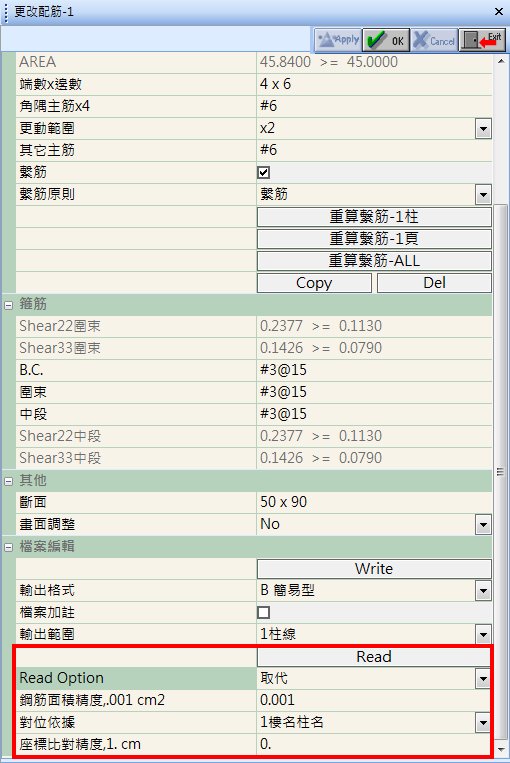

  • Step4. 如需修改配筋,可儲存文字檔,依需求設定讀取方式、對位依據等,按 讀取修改資訊。
