NG：資料不足，可能：1….2….，建議【逐跨框圖】
NG：資料不足，可能原因：1....2....，建議【逐跨框圖】
相關錯誤回報如下圖：
錯誤原因
使用自動框圖功能讀取NG
原因：未正確設定圖面比例
※ 計算方式：量測值 ÷ 標示值 = 圖面比例
依下圖為例
- 水平長度比例 (以斷筋標註為基準)
= 12.5 ÷ 50 = 0.25 - 垂直長度比例 (以梁深為基準)
= 15 ÷ 60 = 0.25
參數 <1.2水平長度比> 與 <1.3垂直長度比> 圖面比例預設值=1。
處理方法
1. 更改 設定梁配筋轉換參數中【1.2水平長度比】與【1.3垂直長度比】

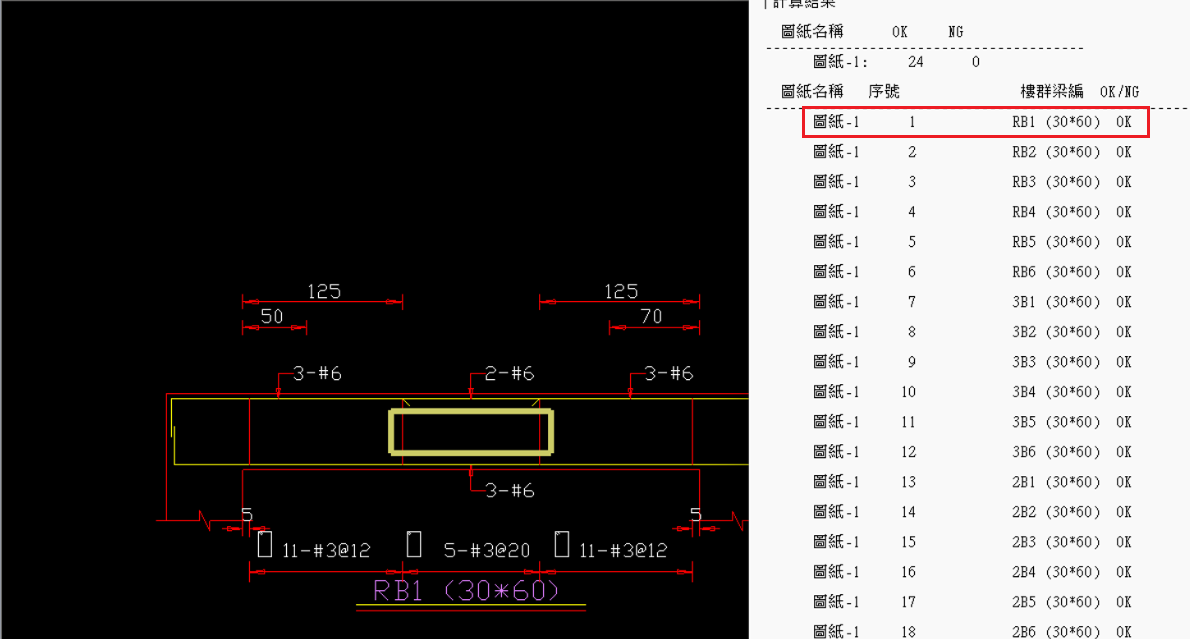

2. 利用修改後的梁配筋圖重新讀取
